研究电子束在电场中的运动规律实验方法

【目的和要求】

　　通过实验证明电子经过加速电场后垂直于电场方向进入偏转电场的偏转距离与偏转电压成正比，与加速电压成反比；学习把微小的不易直接测定的量转化为易于直接测定的量来定量研究规律的思想方法。

【仪器和器材】

　　电子束演示仪，学生多用［电］表（J0411型），学生电源（J1202型或J1202－1型），标尺。

【实验方法】

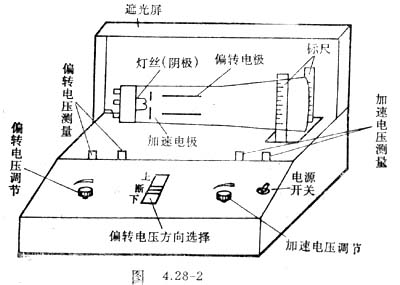

　　1．把电子束演示仪（见图4．28－2）的电源插头插入220伏的电源插座，置“加速电压调节”、“偏转电压调节”于零，“偏转电压方向选择开关置于“断”的位置。

　　2．接通电源，预热两分钟后，调节加速电压至150伏，可观察到电子束的径迹。缓慢调整仪器位置，使电子束尽可能沿管的中心轴线运动（主要是减小地磁场的影响，电子束运动尽量取南北方向，仪器南高、北低地倾斜放置）。

　　3．调节标尺零刻度线位置，使得视线平视时，零刻度线对准电子束中央，将标尺固定。

　　4．将加速电压调到100伏，置偏转电压方向选择开关于“上”（或“下”）位置，慢慢增大偏转电压，使电子束中心分别偏转0．5厘米、1．0厘米、1．5厘米，分别记下对应的偏转电压值，记入下表。

　　5．固定偏转电压于步骤4中的最大值，增大加速电庄，观察电子束中心偏转距离减小情况，在偏转1．0厘米和0．5厘米时，记下对应的加速电压值，作出记录。

　　6．分析实验数据，看Y（相应地y）是否与U₂成正比，与U₁成反比。

　　7．分析相同偏转量Y的U₂、U₂数据的关系，可以得出什么结论？
