降压变压器的实验
【目的和要求】
了解变压器的结构,认识变压器的工作原理,研究变压器原、副线圈中电压、电流与线圈匝数的关系,认识变压器的升压、降压作用,测定变压器的效率。
【仪器和器材】
小型变压器(J2426型),学生电源(J1202型或J1202-1型),学生多用[电]表(J0411型),交流电流表(毫安级)2个(J0414型或J0414-1型),单刀开关2个(J2352型),起子(一字形,3英寸),导线若干。
【实验方法】
(1)电压与线圈匝数的关系

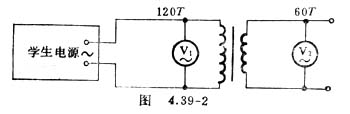

按图4.39-2将学生电源(输出选交流4伏)接到变压器的线圈Ⅰ(120T)两端,作为变压器的原线圈,变压器的线圈Ⅲ(60T)作为副线圈。将学生多用[电]表选用交流电压0-10伏挡,先用它读出原线圈两端的电压值U1,再读出副线圈的空载电压U2。
记下这两个电压值,看看是否存在着U1/U2=n1/n2的关系。
(2)电流与线圈匝数的关系

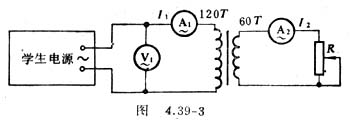

按图4.39-3接好电路,R为滑动变阻器,按限流接法,A1、A SPAN>2为交流电流表(毫安级),学生电源的输出仍用交流4伏挡。开启电源,调节滑动变阻器,使A2的电流在250-300毫安之间变化,同时记下几组对应的I1值,看看原、副线圈中的电流比I1/I2跟它们的匝数比n1/n2有什么关系。
(3)变压器的效率

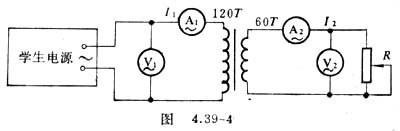

按图4.39-4接好电路,R为滑动变阻器,用限流接法,作为负载,A1、A2为交流电流表(毫安级)V1、V2为多用[电]表交流电压挡,学生电源的输出用交流4伏挡。开启电源,调节滑动变阻器,使I2的电流值在250-300毫安之间变化,读取几组I1、U1、I2、U2的数值,计算出相应的输入功率I1U1、输出功率I2U2和变压器的效率η=I2U 2/I1U1,填入表2中。
表 2
次数 |
I1(毫安) |
U1(伏) |
I2(毫安) |
U2(伏) |
I1U1(伏安) |
I2U2(伏安) |
η=I2U2/I1U1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
