使用多用［电］表的准备工作

【目的和要求】

　　学习使用多用[电]表测量电流、电压和电阻的方法，认识多用[电]表测电阻的原理。

【仪器和器材】

　　学生电源（J1202型或J1202－1型），学生多用［电］表（J0411型），不同阻值的碳膜电阻数只，单刀开关（J2352型），导线若干。

【实验方法】

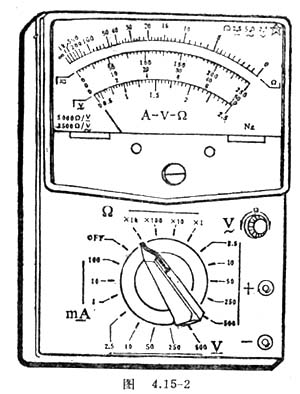

　　（1）观察多用［电］表表盘和旋钮，熟悉表盘和旋钮所对应的电流、电压和电阻的范围。了解表盘上各旋钮、插孔的作用。J0411型多用［电］表的表盘外形如图4．15－2 。

　　（2）表笔未插入插孔前检查表盘上的指针是否对准零点，即表盘刻度的最左端。如未对准用小螺丝刀轻轻转动表盘下边中间的调零螺丝，使指针指零。

　　（3）将红表笔插入“＋”测试笔插孔，黑表笔插入“－”测试笔插孔。

　　（4）检查表内电池的电压。将选择旋扭转到“R×1”挡，使红、黑表笔短路，并转动欧姆表调零旋钮，如果调零旋钮顺时针转至最大时，指针仍达不到零欧姆（即表盘刻度尺最右端），则需更换表内的1．5伏电池。将选择旋钮转到最高电阻挡，如果表针调不到零欧姆，则应更换表内积层电池。
