滤波器作用的实验

【目的和要求】

　　学习用简易方法研究半波、全波、桥式整流电路的原理，以及滤波电路的作用。

【仪器和器材】

　　可拆变压器的高压线同（0－110－220），低压线圈（0－36，作扼流圈L），晶体二极管4个（2AP型或2CP型均可），检流计（J0409型或J0409－1型），条形磁铁，定 值电阻（1－5欧），学生电源（J1202型或J1202－1型），电解电容器（10伏，100微法），单刀开关4个（J2352型），喇叭（动圈式），直流电压表（J0408型或J0408－1型）。

【实验方法】

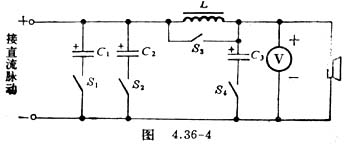

　　把学生电源的直流脉动输出与其他元件组成如图4．36－4电路。其中低频扼流圈L用可拆变压器的0－36端加入闭合铁芯。

　　实验时，先将S₁、S₂、S₄都断开，S₃闭合着，可听到喇叭中有较响的交流嗡声，将S₃断开使扼流圈L串入电路中，听一下嗡声的变化情况，把铁心插入扼流圈L并组成闭合铁心可听到嗡声比以前小了，说明电感量越大滤波作用越大。再把S₃闭合，使电感短路，将S₁、S₂、S₄依次闭合，喇叭中嗡声逐渐减小，说明并联的电容量越大，滤波作用也越大。最后把S₃断开使电感和电容组成π型滤波电路，喇叭中的嗡声变得更小了，只有在跟前才能听到一点。但在以上实验过程中电压表的读数没有发生大的变化，从而使学生理解滤波器的功 能是把整流后的脉动直流变得比较稳定平滑。
