双缝干涉实验仪（J2515型）

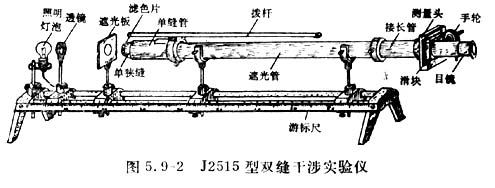

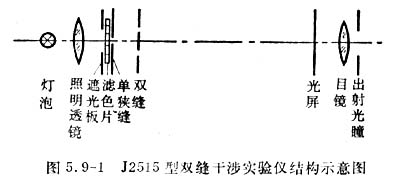

　　J2515型双缝干涉实验仪的结构如图5．9－1所示。该仪器采用分离光学元件，在光具座上组装成整机的结构。主要部件有遮光管、照明系统、双缝、观察筒及测量头。整机外形如图5．9－2所示。

　　遮光管是安装其他部件的基准，并能挡住杂光的干扰，犹如暗室一样。

　　照明系统包括光源灯泡、透镜、遮光板、光源单缝及滤色片。灯泡灯丝呈线状，12伏，15－24瓦，由J1202系列学生电源供电。透镜焦距为50毫米。单缝作线光源用，缝宽 为0．100毫米，固定在单缝管的顶端。滤色片有两块：红色滤色片，峰值波长为660．0±10．0纳米，绿色滤色片，峰值波长为5350±10．0纳米。

　　双缝有两块，双缝间距分别为d₁=0．200毫米，d₂＝0．250毫米。

　　观察筒由筒体、毛玻璃屏及目镜组成。毛玻璃屏用于接收干涉图样。通过目镜的放大作用，干涉图样看得更清晰。

　　测量头上有游标尺、分划板、滑座、滑块、目镜、手轮等。游标尺的主尺固定在滑座上，游标、分划板、目镜固定在滑块上。转动手轮，推动滑块在滑座里移动，并带动游标、分划板及目镜一起移动，通过目镜可以看到分划板上的刻线与干涉条纹的相对位移。干涉条纹的间距在游标尺上读得。测量头与观察筒可互换使用，但不能同时使用。
