测定普朗克常量的实验方法

【目的和要求】

　　通过实验认识光电效应现象并粗测普朗克常量。实验的测量精度要求测定到h＝10^－34（焦·秒）数量级，从而证实光电子的能量与引起光电效应的光的频率成正比而与光的强度无关。

【仪器和器材】

　　普朗克常量测定仪（沈阳教学仪器厂产品，包括主机和光源两部分，附红蹬绿蓝滤色片一套），实验时需自备如下附件：直流微安级电流表（100微安量程，1．5级）、直流电压表（2伏特量程，1．5级）、连接导线四根。或光电效应演示器（沈阳市教学实验仪器厂产品，带有测量电表）。

【实验方法】

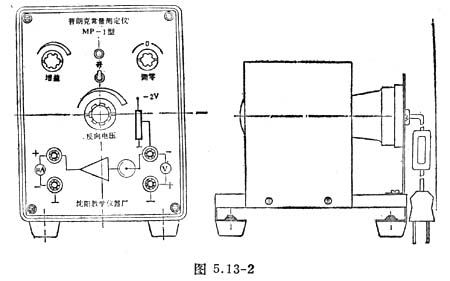

　　1．实验准备：实验线路连接如图5．13－2实验装置面板所示，除微安表、电压表外接，其他部分均在实验装置内。

　　主机部分准备：

　　（1）“μA”接线柱接直流微安级电流表。“V”接线柱接直流电压表。

　　（2）将主机上“增益”旅钮向左旋到底，使直流放大器的增益为最小。

　　（3）将“调零”旋钮旋至中央，并把“反向电压”旋钮旋至最左端。

　　光源部分准备：

　　把光源灯（白炽灯）放置于距光窗约10厘米处。

　　2．实验测定：

　　（1）将主机受光窗遮蔽。打开主机电源开关，使之处于工作状态。预热约1分钟。

　　（2）调整微安级电流表零点（将“调零”旋钮左右旋转）。

　　（3）把受光窗遮蔽物取下，插入蓝色滤色片。然后，打开光源开关，点燃白炽灯，调整增益旋钮，使光电流指示80微安左右。

　　（4）旋转电压调节旋钮，慢慢增加反向电压，使微安表缓慢地回零。记下此时的反向电压值，即为截止电压值，参看下表。

（5）按以上次序做出四种滤色片U₀－v的图象如图5．13－3。
