自准直法测焦距

【目的和要求】

　　掌握测凸透镜的焦距的原理和方法。

【仪器和器材】

　　光具座（J2507型），学生电源（J1202型或J1202－1型），平面反射镜，刻度尺。

【实验方法】

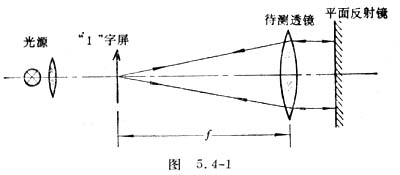

　　这个方法适用于测长焦距的凸透镜，测量原理如图5．4－1所示。

　　把J2507型光具座中所附的光源插在光具座一端支架的插孔中，“1”字屏、待测透镜（焦距约300毫米）和平面反射镜依次插在光具座滑块的插孔里，“1”字屏与平面反射镜之间的距离要大于待测透镜的焦距。调节光源、“1”字屏、透镜和平面反射镜等高并与光轴垂直。点亮光源灯泡，照明“1”字屏，移动“1”字屏或透镜，改变“1”字屏与透镜之间的距离，并微微转动平面反射镜，直到“1”字屏上出现清晰的1字形倒像为止。从光具座标尺上读出“1”字屏与透镜之间的距离，就是待测透镜的焦距f。
