玻璃杯中的直尺

　　把一根小尺子放在水杯中做光的折射实验，会有两种不同的观察效果。请试试。

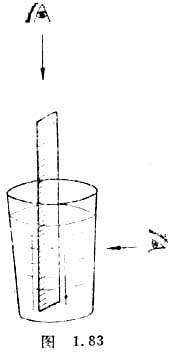

　　取一只无花纹的玻璃杯，倒入清水。再取一根小尺子，先仔细观察它的刻度疏密程度，然后把它竖直插入杯中。像图1．83所示的那样，从上往下看，水中的尺子粗细和刻度疏密有什么变化？从侧面观看呢？你能解释所看到的现象吗？

　　从上往下看，尺子粗细几乎不变，只是长度变短了，因此刻度变密。这是光的折射的结果，形成了视深度小于真实深度的缘故。从侧面观看，尺变粗了，刻度的疏密几乎没变，这是由于眼睛和尺子表面之间的水相当于一个柱形平凸透镜，因此把尺子横向放大了。
