光通讯

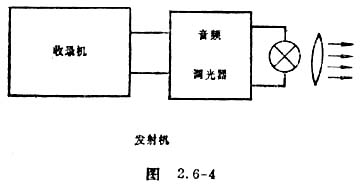

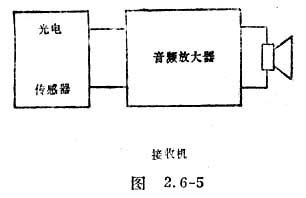

　　取两台收音机，或者是两台收录机，稍加部分元件，分别做成光讯号的发射和接收装置，其方框图如图2．6－4和图2．6－5所示。

　　（1）光讯号发射机的构造及原理

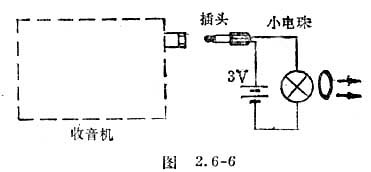

　　用两节干电池与一只小电珠（2．5V）串联起来，接在一只话筒插头上，然后将这个插头插入收音机的耳塞插孔，也就是以小电珠串接干电池代替收音机的扬声器，部分电路如图2．6－6所示。当收音机放音时，音频电流将流过小电珠，在原有直流电的基础上叠加了信号电流，从而使小电珠的亮度受音频信号调制，光作为信号的载体发射出去。

　　（2）接收机的构造及原理

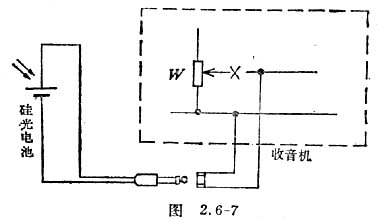

　　将半导体收音机音量电位器W的动臂线断开，如图2．6－7所示加接一只耳机插孔，另将一只硅光电池接在耳机插头上，并把插头插入插孔，在硅光电池外加一个遮光罩。当光信号照在光电池上时，通过光电池转换为电信号，输送到后级的低频放大和功率放大器中，经放大后推动扬声器发出信号声响。

　　（3）实验方法

　　调节发射机小电珠前的凸透镜，使光会聚在接收机的光电池上。然后把电珠插头拔出，从收录机的扬声器中播出声音。再把插头插入插孔，扬声器中的声音消失了。接通接收机的电源，可以从接收机的扬声器听到发射机传递出的信号，此时，再用一块板遮挡住发射机电珠的光线，则接收机中的声音消失。抽出挡板，接收机又恢复播音。由此说明光通讯的一般原理。



选自：《高中物理课外实验》
