研究电容器的贮电能量

　　我们知道，对电容器充电就会使电容器贮存一定的电量，实际上也就是贮存了一定的能量。让充了电的电容器对电阻放电，电阻会发热，这就证实了它具有能量。那么电容器贮存的电能与充电后的电压有什么关系呢？这是我们这个实验要研究的问题。

　　准备好学生电源（0－24V，2A），由5只“2000μF／50V”电解电容并联的电容器组，电压表（高内阻2000Ω／V），单刀双掷开关，滑动变阻器（0－10Ω，2A），25Ω经绕电阻圈（可用电炉丝），量热器，煤油，温度计，天平等备用。

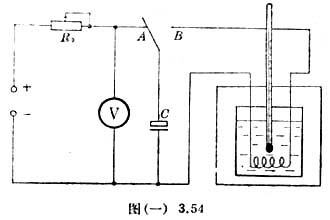

　　按图（一）3．54所示的线路接线。用天平测出量热器内筒（包括搅棒）的质量m和筒内煤油的质量m′。用温度计测出煤油的初温t₁℃。

　　将开关倒向A端对电容C充电，读出充电后的电压U_C（取电源输出电压在10－24伏间变化）， 再将开关倒向B端，使电容向R放电。反复地将开关在触点A、B间来回接触，至接触B数百次（200一300次）后，停止放电，记下放电次数。

　　不断搅拌使量热器内温度均匀，读出煤油的最高温度t₂℃。

　　改变充电电压，作3－4次实验。将测量数据填入下表：

　　再由实验数据作出W－U²的图象。

　　1．如何由上述测量数据算出电容器一次充电所贮存的能量？

　　2．你所作W－U²图象是什么样的函数图象？其斜率是多少？与电容量的数值有什么关系？

选自：《高中物理课外实验》
