游标卡尺

　　测量长度的最普通的仪器是带刻度的直尺。它受刻度精度的限制，因此，人们设计出许多提高长度测量精度的方法。一种常见的仪器是游标卡尺，其原理可以通过下面的例子说明。

　　例1

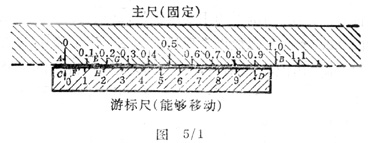

　　假设图5／1中主尺AB上刻有cm和mm刻度，游标尺CD长0．9cm，并被分成十多份，每份长为0．09cm，它能沿着主尺移动。假设第一点A和C重合，如CD向右移动直至E和F重合（即是零后面的第一条刻线），CD就移动了（0．1－0．09）cm，即0．01cm。同样地，当G和H重合时，CD要移动0．02cm，依此类推。现在，与F对应的游标读数是“1”，与H对应的游标读数是“2”。显然，根据游标尺上与主尺上的线条相重合的线条（对于每次测量，这样的线条只有一 条）的读数，我们能读出第二位小数。

　　例2

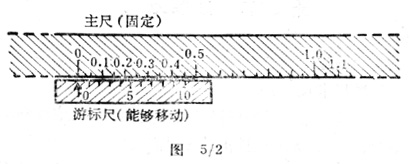

　　图5／2中游标卡尺的游标不是由细分1cm的9／10米构成，而是由细分0．5cm的9／10来构成，即游标长0．45cm。主尺上刻有0．05cm的线条，与主尺上某条线相重合是确定游标上读数的方法。与例1的主要区别是，必须将游标尺上的读数乘以0．005cm。可以像例1那样理解这个因子的存在：即先使主尺和游标的零刻线对齐，然后再考虑要使它们零后面的第一条刻线对齐，游标尺要移动多远。这个距离是（0．05－0．045）cm＝0．005cm。

　　还有其它间隔的游标卡尺，通常为了简化刻度工序，选用比1cm大的距离作为细分时间隔。当制造读数达到0．0002cm的游标卡尺时，常把主尺（刻度标定为0．05cm）上的< /SPAN>1．2cm的间隔在游标上细分为25等分。

　　角度尺上常装有游标，通常主尺上读到最接近1／2°，游标上读到分（最大限度达到30分）。多数分光计也采用这种刻度方法。上述要点对它们也适用。

　　一般采用放大镜来读游标尺的读数

　　最后要强调的是，使用游标尺的技巧只能通过实践取得。使用中如果对游标尺有怀疑，就用你认为是正确的方法去读数，然后请指导老师校正你的观测结果。
