测定黄铜棒的线膨胀系数

　　仪器

　　0．5－1．0m长的黄铜棒；通入供蒸汽用的套管装置（见图15／1，简称蒸汽套）；0－100℃温度计；测量长度微小变化的仪器，例如（游标）读数显微镜，螺旋测微器或光杠杆。

　　实验步骤

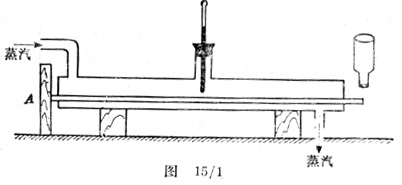

　　用读数显微镜测量黄铜棒的长度，要求读到最接近的毫米数。如图15／1所示，把铜棒搁进壳套，棒的两端稍伸出套外，其一端正贴着坚固的挡板A，另一端为自由端，用针在自由端的边缘划个小记号，使读数显微镜聚焦于记号，记录其读数，并记下温度计读数。

　　将蒸汽通入壳套，用显微镜跟踪小记号，当膨胀结束时取得标尺读数，并记下温度计读数。

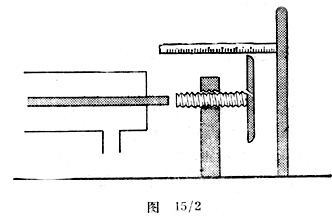

　　图15／2表明如何用螺旋测微器作本实验的测量。它的使用步骤与读数显微镜相同，但它是用螺旋和测头进行测量的。

　　往壳套通入蒸汽之前，应调整螺旋测微器，给自由端的膨胀留下充分的空间。否则，膨胀应力将使仪器弯曲变形。

　　使用光杠杆也可以进行读数，方法如下：竖直安装铜棒，把光杠杆的前腿支在黄铜棒的自由端上，可在标尺上反映出线膨胀、并可记录到所需要的读数。
