全波整流

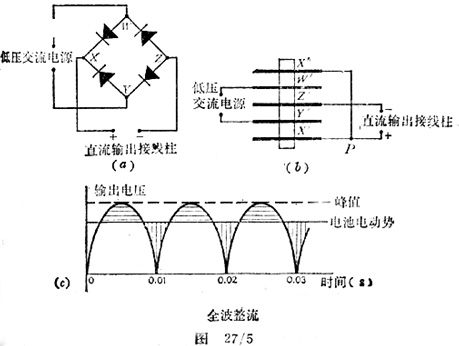

　　用四个整流器组成如图27／5所示的电路，可得到桥式全波整流。图（a）是常用的电路图，（b）表示实际的连接方法。

　　为了使全波整流的输出电压平稳，同样可以采用上述简单的滤波元件。对于输出小电流的情况，用8μF的电容器；对于输出大电流的情况则用蓄电池。

　　由于从全波整流能得到比半波整流多两倍多的能量，所以蓄电池的电动势在此可以是输出电压峰值的2／π倍以下的任意值。若超过该值，电池会缓慢地放电。

　　设一个全波整流器给出12V有效输出电压，则其峰值为1．2×1．44V，即将近17V，而要使这一输出电压平稳，所用蓄电池的电动势应不超过10．8V。即17×（2／π）V，就是说，实际上用的蓄电池的个数不能多于五个。图27／5（C）阐述了该滤波过程，可以将它与图27／4进行比较。
