用替代法测定未知电阻

　　仪器

　　2V蓄电池；0～120Ω可变电阻箱；0～20mA毫安表；插塞开关；双路开关；待测电阻。

　　为了便于进行实验，用长约5m的26^＃康铜线绕在玻璃管框架上制成未知电阻。这个线圈应绕成无感的（双线绕法、即将废铜线对折后绕在框架上），以使用电桥验证本实验的结果。

　　实验步骤

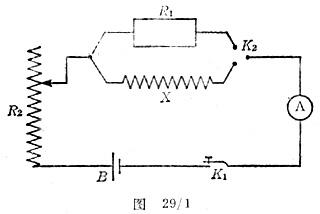

　　按图29／1安装电路，其中X是待测电阻，

　　R₁是电阻箱，R₂是变阻器，B是蓄电池，K₁是插塞开关，K_{< SPAN lang=EN-US style="mso-bidi-font-size: 10.5pt">2}是双路开关，A是毫安表。

　　把R₂调到最大值，转动K₂使X接入线路后按下开关K₁，改变R₂使线路中的电流约为20mA，记下毫安表的读数。

　　释放K₁，转动K₂使R₁接入线路，把R₁调到最大值后按下K₁，调节R₁直到电流与前面的值相同，记下相应的R₁之值。用不同电流值再做1—2次，给出相应电流值时的R₁之值，这就是X的电阻值。

　　注释：这种方法可用来确定密封在长0．8m，直径为30mm的玻璃管中的电解质溶液的电阻，它的电极要用与电解质中正离子相同的材料制成。例如，对于铜的硫酸盐溶液可以用铜电极。用改变电极间距离的方法进行测量，并作出相应的图象，可以消除端点误差。
