第六节 三相交变电流

典型例题

星形接法的三相交流电路的有关电路

如图所示三相供电线路上，接入三相电灯负载，线电压为380V，每相负载电阻500Ω．求：

　　（1）正常工作时，电灯两端的电压和通过电灯的电流；

　　（2）如果A断开，其它两相电灯的电压和电流；

　　（3）如A相短路而熔断器未熔断，求各相电灯的电压和电流．

　　分析解答：这是一个三相交流电路的三线星形接法，由于三相负载电路的阻值相同，所以电路的正常工作情况和三相四线制的星形接法一样．

　　（1）由于线电压为380V，故相电压应该为220V，所以每一相负载电灯的电压均为220V，电阻为500Ω，电流为0.44A．

　　（2）如果A相断开，则意味着在BC之间接入两路串联的负载电灯，负载两段的电压为380V的线电压，电路的总电阻为500Ω×2=1000Ω，所以电流则为0.38A，而加载在每一组负载电灯上的电压为190V．

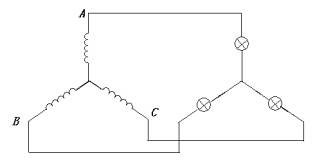

　　（3）如果A相短路而熔断器未熔断，则电路的等效电路如下图所示：

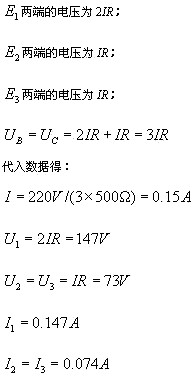

电路中B、C两相的电压仍然为220V，流经和的电流均通过，则:
