第三节 实验 用电流表测电流

　　解析：电流表的两个量程中得分度值是不同的，分度值越小表明它的精度越高.0~3A的量程分度值为0.1A，0~0.6A的量程分度值为0.02A，应此在不超过量程的情况下，选用0~0.6A的量程测得的结果较为准确.

　　例2．某电流表有0 ~ 3A和0 ~ 0.6A两个量程，某同学使用0 ~ 3A量程，但却误用0 ~0.6A量程的读数，他读得的数是0.2A，那么真实读数应为      A.

　　解析：由条件可知表盘的大量程是小量程的5倍，分析可知：指针在任何位置所对应的大量程的示数都是小量程示数的5倍，根据大小量程的关系，可由一个量程的读数算出对应情况下另一量程的读数.所以本题的真实值应为：5×0.2A = 1A.

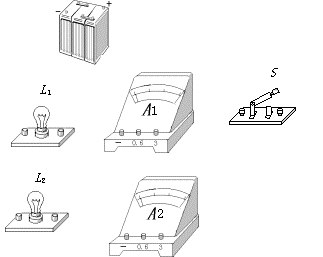

　　例3．如图所示，现有一个电池组、两只电流表A₁和A₂、两只小灯泡L₁和L₂、一个开关、导线若干条（用笔画线代替导线）.请你设计一个电路，要求开关闭合后，L₁和L₂并联；两只电流表接在电路中，且电流表A₁测干路电流，电流表A₂测L₂的电流.

　　（1）请在虚线框中画出你所设计的电路图.

　　（2）按照你所设计的电路图，将图中的元件连接起来.（导线不要交叉）

　　解析：在连接实物电路之前，应先根据题意设计好电路图，再按电路图连接实物电路.在连接电路的过程中，要注意电流表的正确使用规则：A₁在干路上、A₂和L₂串联在其中一条支路上；让电流从“+”进、从“-”出.设计的电路图和连接的实物图如下：
