第四节 电阻的串联

电阻串联的特点

　　电路用途  了解电阻串联的特点.

　　工作原理  把两个电阻一个接一个地顺次连接起来,叫串联电路.连接后,先将一个10K电阻R2用短接线(W)接短路,此时R=R1,通过发光二极管的电流会较大,灯较亮.然后去掉短路线则通过发光二极管的电流会变小,变暗,即说明串联后总电阻增大, R = R1 + R2.

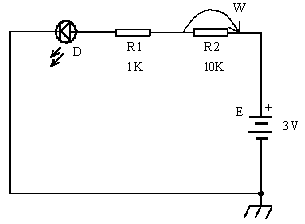

    实验方法  按接线图表2连接好电路,发光二极管D应发光,如D不发光,调换发光二极管两极,记住发光二极管D的光度,然后从16号弹簧点拨出红线(W),由于电阻增大电流变小,发光二极管D的亮度会变暗.

　　元件作用  发光二极管D发光指示,电阻R1、R2限流,电池E供电.
