改进型向心力实验器

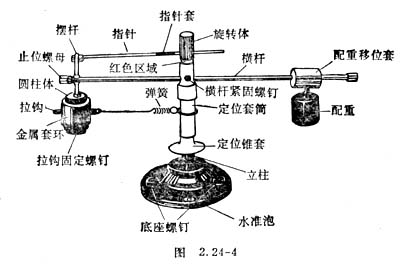

　　改进型向心力实验器是从A型改进而成的。其构造如图2．24－4。它与A型有如下不同：

　　1．圆柱体位置的指示改为长指针。因为指针较长，圆柱体的少量位移经过杠杆的放大，使显示更为明显。但指针有质量，同时，转动时会做离心运动，所以制造时加了指针配量，使指针系统成静平衡。再通过适当选择摆杆的质量维持指针系统的动平衡。因而实验时无需考虑指针的质量和它可能做离心运动的影响。

　　2．转动轴由立柱上的钢珠支撑，转动轴下部有定位锥套。实验前调整配重的位置时应将定位锥套退下，调整后将套重新推向上。
