打点计时器的频率检查

　　打点计时器的计时精度主要由振动片的振动频率所决定。由于振动、碰撞等原因可能使打点频率偏离正常范围（包括出现频率偏移和频率不稳等现象），影响它的正常工作。实验前可检查其频率是否正常。这里介绍用示波器检查打点频率的方法。

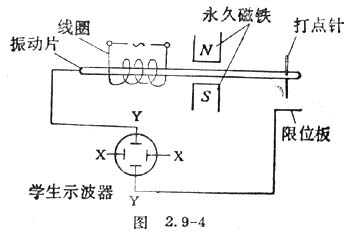

　　将打点计时器的线圈接入9伏交流电源，振动片接示波器的“y输入”（不能使用旋松紧固螺钉或夹在振动片上的方法连结，可用导线绕在振动片的固定螺钉上，避免影响振动频率），限位板接示波器的“接地”端，如图2．9－4。当打点针与限位板不接触时，示波器y输入上就有一个感应交流电压的正弦信号输入；当打点针与限位板接触时，y输入电压为零，因此在正弦波上留下一个缺口。若打点器的振动频率稳定，打点针与限位板碰击的时机相同，则正弦波上的缺口位置始终一致；若打点器的振动不稳定，打点针与限位板碰击时机不等，各次缺口出现的位置不同，由于视觉暂留的作用，正弦波看来就会有两个缺口，这时打点纸带上会出现重复性的“双点”。仔细调节振动片的固定螺钉，直到示波器显示的正弦波只出现一个缺口，打点器的振动频率就核准好了。
