气垫导轨

　　气垫导轨是一种现代化的力学实验仪器。它利用小型气源将压缩空气送入导轨内腔。空气再由导轨表面上的小孔中喷出，在导轨表面与滑行器内表面之间形成很薄的气垫层。滑行器就浮在气垫层上，与轨面脱离接触，因而能在轨面上做近似无阻力的直线运动，极大地减小了以往在力学实验中由于摩擦力引起的误差。使实验结果接近理论值。配用数字计时器或高压电火花计时器记录滑行器在气轨上运动的时间，可以对多种力学物理量进行测定，对力学定律进行验证。

　　气垫导轨按其直线度是否可调分为普通式（不可调式）和可调式两种型式。该产品以轨面长度为主参数。主参数系列有800毫米、1200毫米、1500毫米和2000毫米四种，前两种规格适合中学物理实验使用。气垫导轨还可以按照其所需的工作压强和滑行器质量分为高气压、重滑行器及低气压、轻滑行器两类。前者性能好，但价格略高，后者 性能稍差，价格较低。

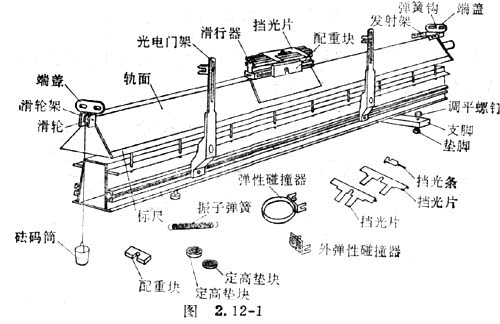

　　气垫导轨即将执行新的国家标准。图2．12－1中画的气轨为新国标中1200毫米、高气压可调式气轨。

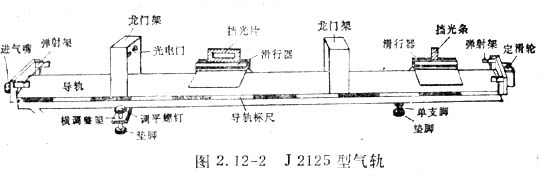

　　图2．12－2为J2125型气垫导轨，它是低气压；轻滑行器、直线度不可调式气轨。

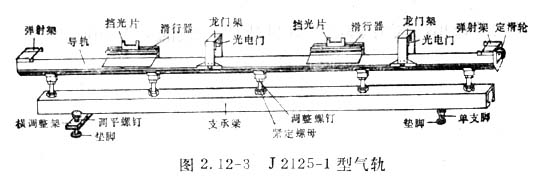

　　图2．12－3为J2125－1型气垫导轨，它是另一种高气压、重滑行器、直线度可调式气垫导轨．

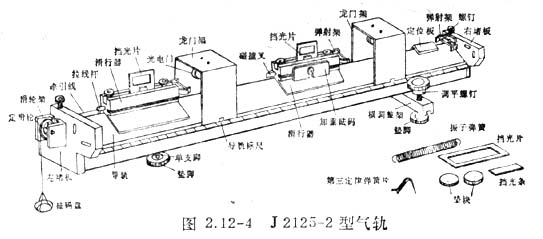

　　图212－4为J2125－2型气垫导轨，它是高气压、重滑行器、直线度不可调式气垫导轨。

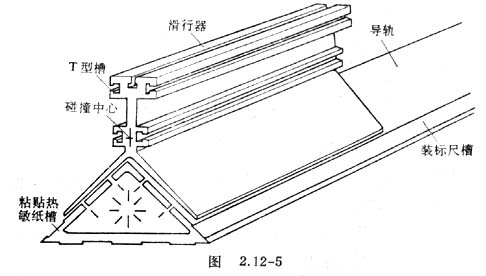

　　气垫导轨实验中的运动物体为滑行器（又称滑块），图2．12－5为L－QG－T－1200/5．8型气垫导轨的滑行器。滑行器上部有五条“T”形槽，可用螺钉和螺帽方便地在槽上固定各种附件。下面的两条“T”形槽的中心正好通过滑行器的质心，在这两条槽的两端安装碰撞器或挂钩，可使滑行器在运动过程中所受外力通过质心。在这两条槽的中部加装配重块后滑行器的质心不会改变高度。
