用电火花描迹仪测量自由落体的重力加速度

【目的和要求】

　　测定自由落体的重力加速度。

【仪器和器材】

　　电火花描迹仪，及配套描迹电源，白纸。

【实验方法】

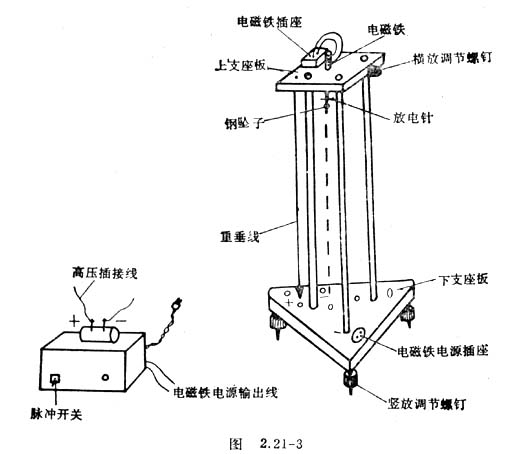

　　1．如图2．21－3，把描迹仪竖直放置。在上支座板上装一重垂线。调节下支座板上的竖放调节螺钉，使重垂线与导电管平行（其重锤尖与下支座板上的孔正对）。将描迹电源的脉冲开关扳向下方，用高压插接线把描迹电源与描迹仪上的“＋”、“0”插接孔相连，把电磁铁电源输出线插入电磁铁电源插座。把电磁铁插件插入上支座板插件孔内，并将其线圈引出线插入电磁铁插座（如图所示）。在导电管上卷上墨粉纸和白纸，用夹子夹好。

　　2．把钢坠子吸附在电磁铁上，注意使其上的放电针的两尖端分别指向两根导电管，且使两边的空气间隙相同。把脉冲开关扳向上方，电磁铁断电，钢坠子自由下落，同时高压电脉冲通过坠子上的放电针产生每秒50次的火花放电，坠子的位移随时间变化的情况被纸带记录下来。在坠子将落至下支座板时，立即将脉冲开关扳至下方。转动纸带，重做一次实验。

　　3．取下纸带，根据纸带的记录和实验原理分析坠子的运动性质，并求出该处的重力加速度。

【注意事项】

　　1．重垂线一定要调好，否则坠子下落时，其上放电针不能与导电管保持恒定的空气间隙，影响点迹的清晰度和大小，甚至划破记录纸而使实验失败。调好了，坠子将会落入下支座板上的孔内。

　　2．取计数点时，可只舍去第一点（为什么必须舍去？）从第二点开始计数。由于加速度大，点迹间距离较大，纸带上点迹数不多，可以每隔两个（或三个）点迹取一个计数点。

　　3．由于火花放电时间比打点计时器振动针与纸带接触时间小得多，所以此法所得点迹浑圆清晰，测量误差较小。如果市电是稳定的50赫兹，则所测重力加速度可以精确到第三位有效数字。
