用电火花描迹仪研究加速度与力及质量的关系

【仪器和器材】

　　电火花描迹仪及其配套描迹电源，白纸，托盘天平（200克，0．1克）或学生天平（J0104型），直尺，槽码（10克）若干个。

【实验方法】

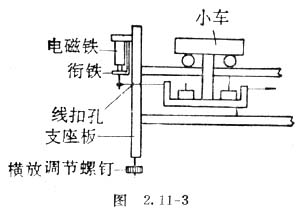

　　1．实验装置见上图，并按该图接好描迹仪和描迹电源。

　　2．用天平称出小车、槽码托和若干个槽码的总质量（约200克左右即可），并单独称出槽码托的质量。把小车放上导轨，已称的槽码装在小车内。调整横放调节螺钉，使小车被轻推一下能在导轨上匀速运动。然后将细线的一端系在小车前端，另一端穿过拉线孔，跨过定滑轮，系上槽码托，同时把小车尾端的线扣套在电磁铁和衔铁的挂钉上。从小车上取一个10克槽码放在槽码托上。在导电管上夹上墨粉纸和白纸。把脉冲开关向下拨动，小车开始运动，脉冲火花放电在纸上留下点迹，在小车到达缓冲弹簧 处，立即向上拨动脉冲开关。保持小车、槽码运动系统的质量不变。旋转一下纸带，重复上述实验，每次都从小车内取一个10克的槽码加在槽码托上以改变使系统加速的力，如此做两三次。

　　3．保持槽码托上的槽码不变（约50克为宜）往小车内加砝码，使系统总质量分别为300克、400克、500克。换上新纸带，重复步骤2的操作取得加速的力不变时，运动系统不同质量的几条火花点迹。

　　4．分析两张纸带上的点迹，求出各条点迹对应的加速度，用比例法或图象法验证牛顿第二定律。

【注意事项】

　　本方法中计算质量时，不仅是小车的质量，还包括槽码托及其上的槽码的质量。因此使小车产生加速度的力就是槽码托及其上槽码所受的重力，这时不必要求槽码托及其上的槽码的质量远小于小车的质量。
