练习使用电磁打点计时器

【目的和要求】

　　了解电磁打点计时器的结构和性能，掌握使用打点计时器的方法，并能通过打点纸带的分析解决一些简单问题。

【仪器和器材】

　　电磁打点计时器（J0203型），学生电源（J1202型或J1202－1型），台夹，斜面小车（J2108型），重物。

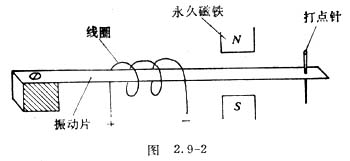

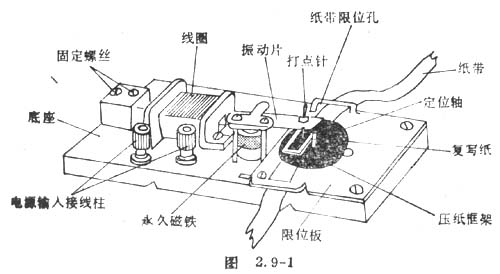

　　J0203型电磁打点计时器为磁电式结构，其构造如图2．9－1。当线圈通以50赫的交流电时，线圈产生的交变磁场使振动片（由弹簧钢制成）磁化，振动片的一端位于永久磁 铁的磁场中。由于振动片的磁极随着电流方向的改变而不断变化，在永久磁铁的磁场作用下，振动片将上下振动，其振动周期与线圈中的电流变化周期一致，即为0．02秒。图2．9－2为半个周期时的情况。

　　振动片的一端装有打点针，当纸带从针尖下通过时。便打上一系列点，相邻点之间对应的时间为0．02秒。5个间距对应的时间为0．10秒。

【实验方法】

　　接通电源，先使打点计时器工作，再使纸带运动（用手拉动纸带）。注意手不要抖动，让纸带平稳地开始运动。待纸带全部通过后，随即切断电源，取下纸带。

【注意事项】

　　打点计时器使用前要注意检查电源是否符合要求（50赫、9伏），电源电压过高或过低会烧坏线圈或使打点效果不好。
