测定固体的线膨胀系数参考资料

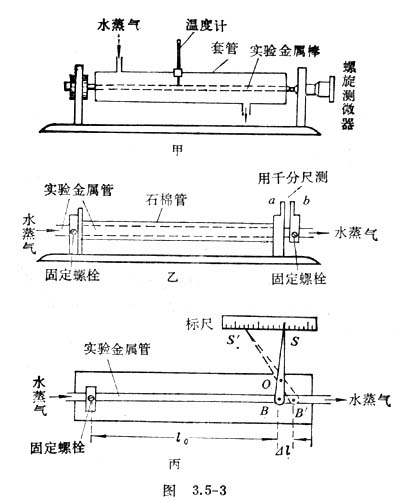

　　固体线胀系数测定的关键在于伸长量ΔL的测定。下面介绍图3．5－3甲、乙、丙所示的三种膨胀仪的设计原理。

　　甲图的特点在于用金属棒代替金属管，ΔL用螺旋测微器测量。通水蒸气前测一次读数，然后立即将螺旋测微器左端旋离金属棒。当升温至100℃后，再测一次读数，两次读数差值即为ΔL，显然ΔL的测量值与螺旋测微器的零误差无关。

　　乙图特点是用石棉管套住实验金属管，减少了热损失，使金属管迅速升温。可用千分尺测升温前后a、b外侧的距离差值求得ΔL。

　　丙图系俯视图，用专用夹具将指针B端夹在实验金属管上。其伸长量ΔL＝BB′，BB′可由比例式SO：OB＝SS′：BB′求出SS′、SO、OB都比较容易直接测定。

　　上列各实验装置的供热方法和实验步骤与前述类似。
