电流天平

作者:未知来源:《高中物理学生实验》时间:2006-5-2 11:29:10阅读:
字号:|

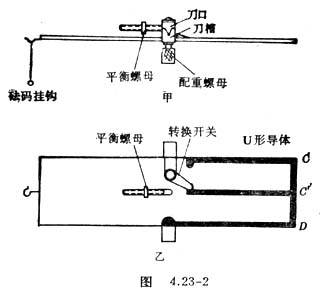

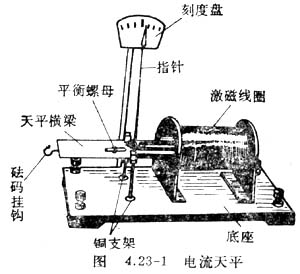

  电流天平如图4231所示。天平横臂用环氧树脂敷铜板制成,图4232甲是天平横臂侧视图,图4232乙是它的俯视图。横臂上的“U”形导体①一端直接与一个黄铜刀口相通,另一端通过转换开关与另一个刀口连通。改变转换开关的位置,可选择“U”形导体受力部分的长度为CD段(40毫米)或CD段(20毫米)。横臂上的两个刀口在使用时各放在一个黄铜刀槽上,刀槽装在铜支架的上部,起着支承天平横臂和通电触点的双重作用。铜支架的下端分别用导线与底座左边的两接线柱连接。激磁线圈接在底座右边的两接线柱下端。

  图4232甲中,装在转换开关旁边的平衡螺母兼做转换开关旋钮。用平衡螺母可以调节横臂的重心位置。当重心位置低于两把刀口的支点所连成的直线时,重心愈往下移,横臂的稳定性愈好,但灵敏度降低;重心愈接近支点连线,横臂灵敏度愈高,但愈不易稳定。横臂上还装有平衡螺母,砝码挂钩、和一个指针。
