研究螺线管内的磁场与螺线管中的电流的关系

【目的和要求】

　　1．研究螺线管的磁场分布；

　　2．研究螺线管的磁场与电流及螺线管自身结构的关系。

【仪器和器材】

　　螺线管，交流电流表（0－3安），学生电源（J1202－1型），滑动变阻器（J2354－1型50欧、1．5安），探测线圈（截面积为螺线管截面积的1／4－1／5，匝数在100匝左右），学生示波器（J2459型），连接导线。

【实验方法】

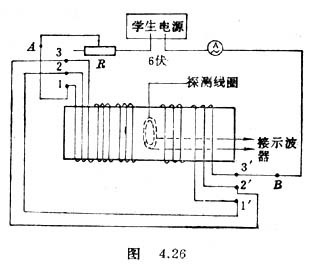

　　1．把器材按图4．26所示的电路装配好。其中各绕组线圈的头和尾依次串接。电源接交流6伏输出。把示波器调好至扫描。把探测线圈放入螺线管内中心附近，使其线圈平面垂直于螺线管的轴线，将它固定。

　　2．闭合电源开关，调节变阻器R，使螺线管中的电流为0．5安。调节示波器的“衰减”旋钮和“Y增益”旋钮，使荧光屏上的波形幅度为10毫米。记下此时波形幅度a₁。

　　3．示波器的“衰减”和“Y增益”保持不变，调节变阻器R，使电路中的电流分别为1安、1．5安、2安；分别记下相应的波形幅度a₂、a₃、a₄。把电流值和波形幅度值记入自己设计的记录表格中。

　　4．比较各次的电流和波形幅度（或作出I－a图象），关于螺线管内的磁感应强度与螺线管中的电流的关系，你可以得出什么结论？
