观察示波器光屏上亮点并进行调节练习

【目的和要求】

　　1．了解示波器上各个控制旋钮的作用和调节方法；

　　2．学习使用示波器观察交流电的波形。

【仪器和器材】

　　学生示波器（J2459型），学生信号源（J2465型或J2465－1型）或学生电源（J1202型或J1202－1型），导线若干。

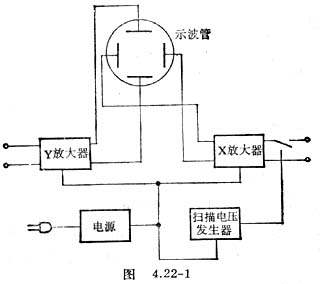

　　如图4．22－1，J2459型示波器包括以下各部分：（1）示波管；（2）垂直偏转放大器（Y放大器）；（3）水平偏转放大器（X放大器）；（4）扫描电压发生器；（5）电源。

【实验方法】

　　在接通电源开关之前，先要检查各旋钮是否已调至适合的旋转位置上。辉度调节旋钮应反时针旋到底，竖直位移和水平位移放钮转到中间位置，衰减旋钮置于最高挡，扫描范围旋钮置于“外X”挡。然后接通电源开关，预热一、二分钟后，顺时针缓慢旋转辉度施钮到屏上出现一亮斑，亮斑的高度要适中。再旋转聚焦调节旋钮和辅助聚焦调节旋钮，使亮斑成一清晰的小圆点。

　　旋转竖直位移和水平位移旋钮，观察亮点在竖直方向和水平方向上的位置变化。为了保护荧光屏，不可使亮点过亮和长时间停在屏上不动。
