安装简单的收音机实验原理

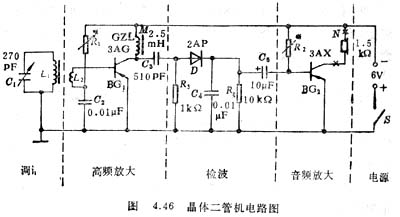

　　图4．46为一晶体二管收音机电路图，用虚线隔开的五个部分分别是调谐电路、高频放大、检波、音频放大和电源。

　　由天线接收到的电磁波在线圈L₁中感应生成高频振荡电流，在调谐回路L₁C₁中发生电谐振现象，高频振荡电流经线圈L₂加到高频放大晶体管BG₁的基极进行高频放大。放大了的高频振荡电流，在高频扼流圈GZL两端出现高频振荡电压，这个电压经电容器C₃耦合，加到电阻R₃和晶体二极管D上。由于二极管的检波作用，在电阻R₄、电容器C₄的两端出现音频电压。这个电压经电容器C₅耦合，加到音频放大管BG₂的基极，进行音频电 压放大，最后经耳机J还原成声音。

　　晶体三极管的工作状态跟它的集电极电流的大小有关系。集电极电流过大或过小，轻则影响它的放大系数，重则使放大后的输出信号发生失真。因此，安装完后一定要进行集电极电流调试。改变各个晶体管基极相连的电阻（如R₁、R₂，常称偏流电阻）值，可使晶体管的集电极电流达到规定的数值。
