升压变压器的实验

【目的和要求】

　　了解变压器的结构，认识变压器的工作原理，研究变压器原、副线圈中电压、电流与线圈匝数的关系，认识变压器的升压、降压作用，测定变压器的效率。

【仪器和器材】

　　小型变压器（J2426型），学生电源（J1202型或J1202－1型），学生多用[电]表（J0411型），交流电流表（毫安级）2个（J0414型或J0414－1型），单刀开关2个（J2352型），起子（一字形，3英寸），导线若干。

【实验方法】

　　（1）电压与线圈匝数的关系

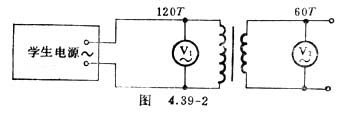

　　电路的连接仍如图4．39－2，只是这里用的是升压变压器，副线圈是Ⅱ240T，其匝数是原线圈的2倍。接通电源后，记下U₁、U₂的数值，看看U₁／U₂与n₁／n₂是什么关系。

　　（2）电流与线圈匝数的关系

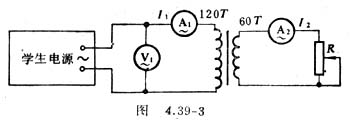

　　电路的接法与图4．39－3一样，只是副线圈为240匝。开启电源，调节滑动变阻器，使I₂的 数值在100－150毫安之间变化，记下几组对应的I₁、I₂数值,研究二者之比与n₁／n₂之间有什么关系。

　　（3）变压器的效率

　　电路的接法与图4．39－4一样，只是副线圈为240匝。开启电源，调节滑动变阻器，使I₂的 数值在100－150毫安之间变化，读取几组I₁、U₁、I₂、U₂的数值，计算出相应的输入功率、输出功率和变压器的效率，填入与表1相同的表中。

　　最后再将变压器的负载滑动变阻器拆去，即变压器的副线圈处于开路状态，这时I₂＝0，U₂为次级的开路电压，次级无功率输出；但此时原线圈中仍有一小电流，仍有少量能量输入到变压器中，I₁U₁值为变压器的空载消耗功率，这种功率消耗在铁心及其周围的电磁场中，以及线圈的铜导线发热。
