测定温差电动势实验方法

【目的和要求】

　　测定温差电动势，确定两种不同材料的温差电动势与温差的关系式。

【仪器和器材】

　　两种不同材料的金属丝各1根（长0．3－0．4米，粗细不限，但以相近为好），晶体管电压表（J0412型，1毫伏－300伏），烧杯2个（250毫升），酒精灯，温度计2支（0－100℃），冰（200克左右），方座支架（J1102型）。

【实验方法】

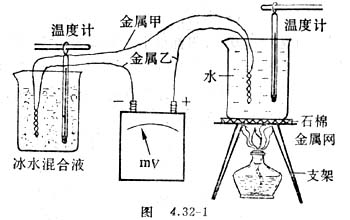

　　1．取两种不同金属的导线，例如康铜和铜。把铜线剪为两段，每段的一端分别与康铜线两端钮接在一起，另一端分别接在电压表的接线柱上，如图4．32－1所示。其中金属甲为康铜线，金属乙为铜线。

　　2．把碎冰放入低温端烧杯中加少许冷水，高温端的杯中加冷水，即可发现电压表指针偏转。读出高温端温度和电压表示数，记入表1中。

　　3．用酒精灯对高温端烧杯加热，密切注意温度变化。高温端温度每改变10℃左右读一次电压表示数，并将数据记入表1。

表   1

　　4．取任意三组E、t值代入（1）式，确定A、B、C的值，写出E～t函数式，并取某些实测温差值进行计算，比较计算结果与该温差下的实验结果，验证E～t关系式的正确性。
