气压式可调内阻

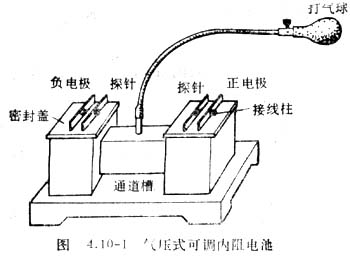

　　电池的外形如图4．10－1所示。这种电池由正电极板（氧化铅）、负电极板（海绵状铅）、探针（耐酸合金）、电池壳体、硫酸溶液、打气球等组成。用打气球结密封的电池壳体的通道槽内打气，改变通道槽中的电解液液面的高低，从而改变电池的内电阻。利用打气球橡皮管上的螺丝，可以打开或关闭阀门。由于这种电池是密封的，学生实验时是安全的。又由于通过打气的方法很容易在大范围内（5－50欧姆）改变电池的内电阻，因而适合于做闭合电路欧姆定律的实验。
