用学生天平测蹄形磁铁两极间的磁感应强度

【仪器和器材】

　　学生天平（J0104型），方形线圈，蹄形磁铁（U081），学生电源（J1202型或J120－1型），滑动变阻器（J2354－1型），刻度尺，单刀开关（J2352型），木支撑架，磁铁支撑座，直流电流表（J0407型或J0407－1型），三角板，导线若干。

【实验方法】

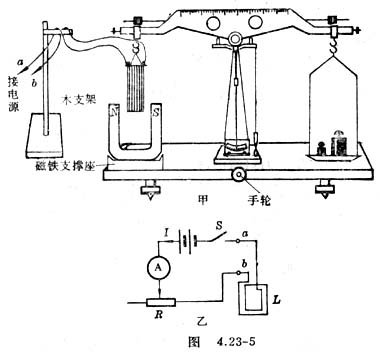

　　1．如图4．23－5甲，取去学生天平左边吊盘，将矩形线圈吊在吊环上，注意其下边应水平。在右盘中加砝码，使天平平衡（矩形线圈下边长应事先用刻度尺量好并记录下来）。

　　2．把蹄形磁铁磁极向上竖放在支座上，支座放到天平底板上。使线圈处于两磁极正中，线圈平面与磁力线垂直（与磁极侧面平行，线圈下边应处于磁极磁性最强的区域（以称量时的高度为准，约在磁极端面下3－5毫米即可。），不应高出磁极上边沿。

　　3．把线圈引出线与滑动变阻器、电源、直流电流表、开关等连接成图4．23－5乙所示的电路。要注意电源正负极的接法。使接通电路后线圈所受的安培力的方向竖直向下。

　　4．闭合开关，调节变阻器R，使电流表示数为一适当值，看线圈是否发生微小偏转。若有，说明线圈平面与磁力线不垂直，应稍转动磁铁，使之垂直。往天平右盘加砝码，使天平恢复平衡。记下电流值和砝码质量，数一数线圈匝数填入下表。使天平止动。

　　5．调节滑动变阻器R，改变电流强度，重复步骤4两、三次。

　　6．把底边较短的一个线圈换接入电路，转动磁铁使线圈平面与磁极间磁力线垂直。重复步骤4、5。

　　7．计算磁极间磁场的磁感应强度B，求出其实验平均值。
