用弦音计测交流电的频率参考资料

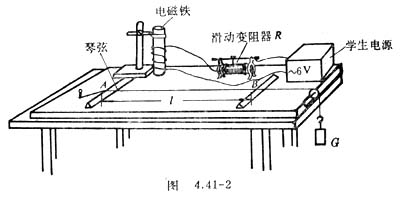

　　用弦音计测交流电的频率的另一种设计方案如图4．41－2所示。其中弦可用小提琴弦（直径0．35毫米），重物G为若干100克和50克的砝码（或砝码）组成，总质量可达600克。学生电源采用6伏交流输出。电磁铁用直径为1．5毫米、长60毫米的铁心，在其上绕一层绝缘带后，绕26号漆包线400－500匝制成（绕线宽度约40毫米），所制成的线圈电阻约3欧，通电电流约1安（也可用初中实验用的条形电磁铁）。

　　按图4．41－2装好器材，电磁铁支在适当的支架上，使它在水平方向距三角支座A约80－100毫米，竖直方向距琴弦2 －3毫米。使砝码的总质量为300克，接通电源后，缓慢移动三角支座B，直至琴弦开始振动后，更细致地调节B的位置，使琴弦振幅最大。用尺测出琴弦振动部分的长度L，用外径千分尺测出琴弦的直径d（若已选定直径为0．7毫米，则可略去），已知琴弦密度为7．7×10³千克/米³，由 ，则可求得每米长琴弦质量（也可以 用天平称出琴弦质量，用直尺测出琴弦长度，求出m₀）。将L、m₀、mg的值代入公式，即可求得琴弦振动时的频率。由于琴弦是受电磁铁的吸引而振动的，而交流电在一周内，磁性强弱变化两次，故所测交流电的频率f′是琴弦振动频率的一半，即f′＝f／2。
