用双缝干涉实验仪观察单缝衍射现象

【目的和要求】

　　通过实验观察单缝衍射现象，了解单缝衍射图样与双缝干涉图样的区别。

【仪器和器材】

　　双缝干涉实验仪（J2515型），光具座（J2507型），衍射单缝，学生电源（J1202型或J1202－1型），游标卡尺，直丝灯泡，红、绿色透明纸。

【实验方法】

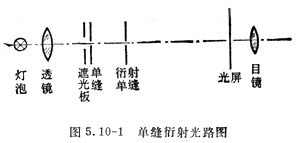

　　利用双缝干涉实验仪观察单缝衍射现象实验装置的光路如图5．10－1所示。双缝干涉实验仪安装在光具座上，在遮光管前端安装双缝的地方换上缝宽为0．200毫米或0．250毫米的衍射单缝，调节仪器共轴。左右移动拨杆，使光源单缝与衍射单缝平行，并能观察到清晰的衍射图样。

　　如用白炽灯做光源，观察到的白光的单缝衍射图样，中央是一条较宽的白色的亮条纹，称中央亮条纹，两侧是彩色条纹，在同级衍射条纹中，红色在外侧。如用单色光做光源，或者在光源单缝前装上红色或绿色滤色片，观察到的衍射图样是明暗相同的条纹。中央亮条纹的最亮，其他各级亮条纹的亮度逐级减弱。中央亮条纹最宽，其他各级亮条纹的宽度相等，且中央亮条纹的宽度为其他各级亮条纹的宽度的两倍。图5．10－2是单色光的单缝衍射图样。
