插针法测定玻璃砖的折射率参考资料

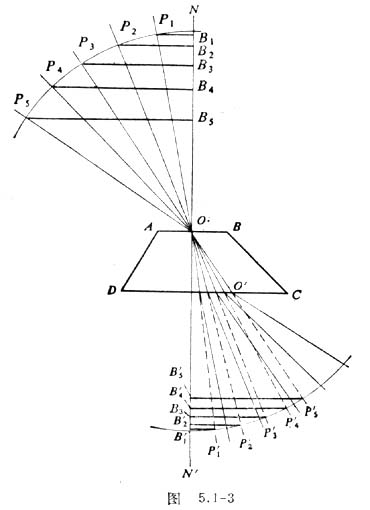

　　如果按上面第二种方法计算折射率，即n＝PB／P′B′，当第二枚大头针插在不同位置时，入射光线O₁O就不同，入射角i、折射角i′均有变化，PB及P′B′值亦随之变化，但PB与P′B′的比值不变。因此可以改变O₁的位置，作出若干条入射光线和对应的折射光线。当以O为圆心，以R为半径作圆时，得到若干对P_iB_i及P_i′B_i′，如图5．1－3所示。若以P′B′为横坐标，以PB为纵坐标作P′B′－PB图线，应是通过坐标原点的一条直线，直线的斜率PB／P′B′就是折射率n，这种方法可以减小测量误差。

表  2

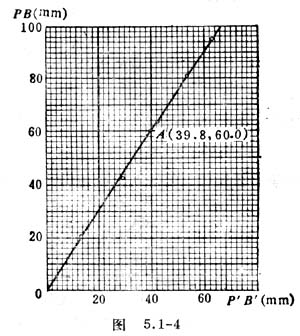

　　表2是根据图5．1－3测得的五对PB及P′B′值，图5．1－4是用表2的数据作出的P′B′－PB图线，在图线上任找一点A，其坐标值为（39．8，60．0）．则折射 率n＝60．0／39．8＝1．51。
