平面镜补偿法测定凹透镜的焦距

【目的和要求】

　　学会利用透镜成像公式测定凹透镜焦距的方法，进一步掌握确定应像位置的方法。

【仪器和器材】

　　光具座（J2507型），学生电源（J1202型或J1202－1型），平面镜。

【实验方法】

　　1．将光源、“1”字屏、凸透镜L₁置于光具座上，使“1”字屏所处位置A与L₁的距离大于L₁的焦距f。用光屏确定L₁对“1”字屏所成实像的位置B< SPAN style="FONT-FAMILY: 宋体; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman'">。

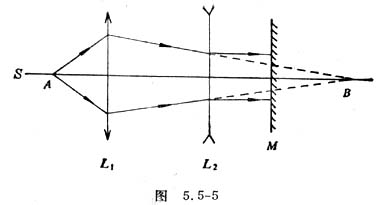

　　2．保持“1”字屏及L₁位置不动，在L₁和光屏之间装上待测焦距的凹透镜L₂和平面镜M，并使L₂与L₁等高同轴，如图5．5－5。

　　3．在光具座上移动L₂，使由平面镜M上反射的光线经L₂、L₁折射后在“1”字屏上出现清晰的“1”字形倒像。这时凹透镜L₂与B之间的距离恰好为L₂的焦距。（当“1”字屏上出现清晰的像时，说明光线经L₂后平行射向平面镜M，即B为L₂的一个焦点，所以L₂与B之间的距离为焦距。）

　　4．改变L₁的位置，重复以上实验，测得L₂的焦距平均值。
