验证位移合成的平行四边形定则

　　如果一个物体同时参与两个方向不规则的变速运动，其轨迹往往是一条不规则的曲线，在这种情况下，它的分位移与合位移之间的关系是否也遵循平行四边形定则呢？你可以通过下面的简单实验进行验证。

　　请准备好刻度尺、铅笔和纸。

　　（1）首先在纸上画出一个直角坐标系的水平轴和竖直轴，以向右为x轴的正方向，以向下为y轴的正方向。

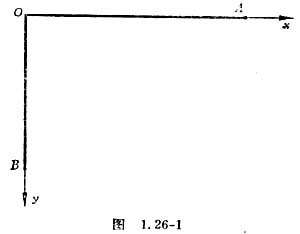

　　（2）以左手拿直尺，使直尺的上边与Ox轴重合，刻度的零点位于坐标的原点。以右手握住铅笔，沿直尺从零点开始向右画出一条20厘米的线段。再把铅笔尖移回到直尺的零点，左手持尺向下保持直尺与Ox方向平行移动一段距离（如15厘米），如图1．26－1所示，笔尖在两个方向上的位移分别为OA和OB。

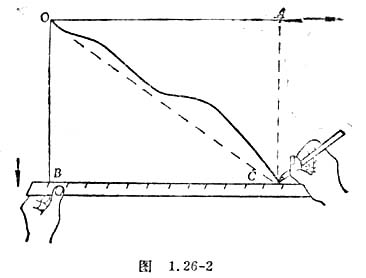

　　（3）把直尺退回到起始的位置（Ox线上），一方面使尺保持与Ox轴平行、向下移动15厘米，另一方面同时使笔尖沿直尺上边向右移动20厘米。笔尖在纸上就又画出了一条 曲线（往往是不规则的）。作笔尖从原点到曲线终点的位移，你可以看出它与两个位移（直尺零点的位移，笔尖沿直尺方向的位移）之间可以构成一个以合位移为对角线的平行四边形，如图1．26－2所示。

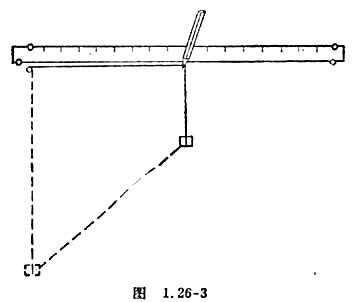

　　你还可以用一根线拴住你铅笔盒里的橡皮，把线的另一端用图钉固定在图板上，按图1．26－3所示的方法，用铅笔尖靠在线的左侧，沿直尺向右滑动。你可以看到橡皮中心沿与水平成45°的方向运动。
