家用电冰箱的构造和工作原理

　　家用电冰箱正在进入千家万户。你知道电冰箱是怎样工作的吗？

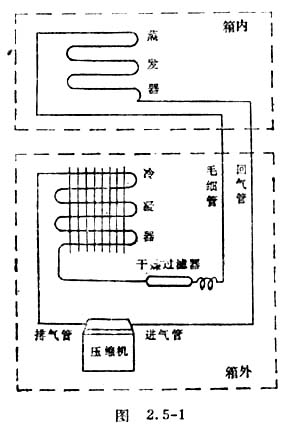

　　以单门电冰箱为例，我们先来了解一下它的主要结构和工作原理。电冰箱由箱体、制冷系统、控制系统和附件构成。在制冷系统中，主要组成有压缩机、冷凝器、蒸发器和毛细管节流器四部分，自成一个封闭的循环系统。其中蒸发器安装在电冰箱内部的上方，其他部件安装在电冰箱的背面。系统里充灌了一种叫“氟里昂12（CF₂Cl₂，国际符号R₁₂）”的物质作为制冷剂。R₁₂在蒸发器里由低压液体汽化为气体，吸收冰箱内的热量，使箱内温度降低。变成气态的R₁₂被压缩机吸入，靠压缩机做功把它压缩成高温高压的气体，再排入冷凝器。在冷凝器中R₁₂不断向周围空间放热，逐步凝结成液体。这些高压液体必须流经毛细管，节流降压才能缓慢流入蒸发器，维 持在蒸发器里继续不断地汽化，吸热降温。就这样，冰箱利用电能做功，借助制冷剂R₁₂的物态变化，把箱内蒸发器周围的热量搬送到箱后冷凝器里去放出，如此周而复始不断地循环，以达到制冷目的，见图2．5－1。
