感应圈的结构

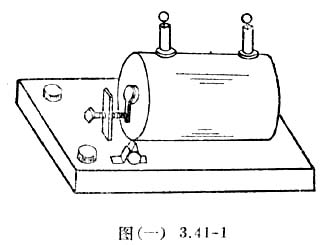

　　图（一）3．41－1所示的感应圈输出端可以产生数千伏的高压，但它输入的只是8－12伏的直流电压，扳动换向开关可以改变输出电压的极性。正常工作时，你还可以看到 一侧的簧片在不停地振动，请你仔细全面地进行观察，把它内部的结构图画出来。

　　为了帮助你想象它的结构，这里做一点提示：这种感应圈属于一种脉冲变压器，它的原理电路如图（一）3．41－2所示，图中B为升压变压器，n₂>>n₁，初级绕组的直流电阻很小。当开关接通时，由于电感的作用，初级绕组中的电流逐渐上升，稳定时电流达到最大值，开关断开时，初级绕组电流急剧下降为零。由于线圈中电流的变化，变压器铁芯中的磁通量也发生变化，次级绕组中就会感应出高压，其大致波形如图（一）3．41－3所示。由于断开时的电流变化率比较大，因此感应电动势也比较大，所以能输出有极性的高压脉冲。感应圈中的开关动作不是靠手板动的。输出极性可以通过扳动换向开关来实现，只要你通过仔细的观察和分 析，就能画出它内部的结构。
