把微安表改装为双量程直流电流表

　　把微安表改装为双量程直流电流表

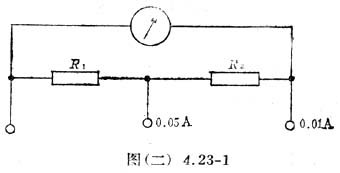

　　可以按照图（二）4．23－1所示的电路进行改装。

　　1．测出表头内阻，假定测出值约为500欧。

　　2．估计分流电阻阻值，选择电阻箱。分析电路图可知：

　　对0．01A量程表，分流电阻R＝R＋R₂，

　　由公式　　　　　　　

得：　　　　　

即　　　　　　

　　对0．05A量程表，电表等效电阻R′_g＝R_g＋R₂，由于R_g>>R₂，所以可认为R′_g＝R_g，分流电阻R＝R₁。

　　为减小误差，宜选用0－999Ω/0．01Ω的电阻作为分流电阻。

　　3．进行实验调整和校正

　　电路如图（二）4．23－2所示，图中，电源选稳压电源，变阻器串联在电路中，标准表从多用[电]表中选择。调节电阻箱阻值R₁和R₂，使误差尽可能小一些．

选自：《高中物理课外实验》
