设计多点控制一盏灯的电路

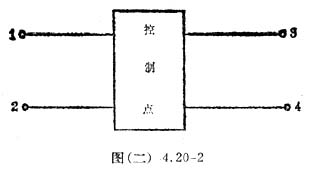

　　楼梯开关的电路如图（二）4．20－1所示，其基本思路是借助了1、3和2、4两根导线，无论在S₁端或S₂端，都连通着这两根线中的一根线，因此拨动其中的一个开关，必定可以使两开关接通或断开。如果再要增加一个控制点，可以设想在1、2和3、4导线之间，如图（二）4．20－2所示加一个控制点，要保证S₁和S₂都能如前一样地进行控制，就必须保证1、3导通，2、4导通；或者1、4导通，2、3导通。要做到这一点，只要在控制点装一个倒顺开关就行了。它可以由一个双刀双掷开关来胜任，电路如图（二）4．20－3，将双刀双掷开关的3、6和4、5端交叉连通起来，当S倒向右侧时1和3、2和4分别导通，当S倒向左侧时，1和4、2和3分别导通。

　　整个电路如图（二）4．20－4所示，了解了上述思路，你不难分析，无论在S₁、S₂或S₃处都能控制灯的亮熄。同理，把更多的倒顺开关电路单元接在1、2和3、4点之间，就能实现更多点的控制。
