惠斯登原理

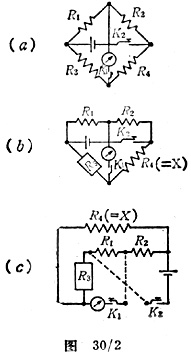

　　电阻箱式电桥是一个惠斯登网络，如图30／2（a）。这网络是由四只电阻闭合地串连在一起成“菱形”或“风筝”状。跨过“菱形”的对角线分别连着电池组和检流计，其上各附一只旋塞开关。

　　比例臂由成对使用的电阻组成，在图30／2（a），（b）和（c）中即为R₁和R₂，依次给出1：1，1：10和1：100的比率；变阻篇则成为比较臂R₃，可以将图30／2（a）画成（b）或（c）那样。若将R₁，R₂和R₃封装在一只盒子里，就构成了电阻箱式电桥。图30／2（a）、（b）和（c）与图30／3（a）、（b）五种图形的线路都相同。
