滤波器

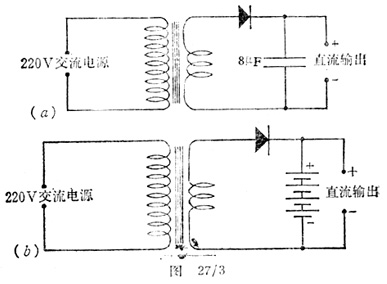

　　整流后输出的是脉冲的或变化的电流，这在有的演示实验中无关紧要，但对于某些作定量研究的实验则不行。将这种形式的输出电流变成平滑的电流称为滤波。当需要几毫安的电流时可以像图27／3（a）那样，在线络的输出端并联一只8μF的电容器。而要获得大电流时可以参考图27／3（b），用蓄电池组代替8μF电容。这时电池的正极必须接到输出端的正极，否则会严重地损坏电池。所用蓄电池组的电动势要小于整流器输出电压峰值的1／3，其原因如下：

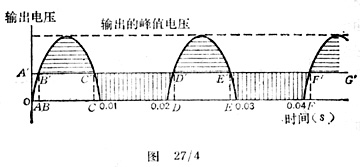

　　在图27／4中给出了工作在12V交流电压下的一个整流器的半波输出电压。

　　A′G′线代表稳定的蓄电池组电动势，在AB、CD、EF等表示的时间间隔里，整流器（它与蓄电池组并联）的电压低于蓄电池组的电动势，所以供给外部线路的电流是蓄电池 组的电动势；在BC、DE等时间间隔里，整流器输出的电压超过了蓄电池组的电动势，但施于外部线路的电压仍与以前相同。因为电池的内阻远小于外部线路的电阻，在BC等时间间隔里从整流器来的多余的能量正好被电池吸收，即电池被充电。这个过程是这样的：图象中垂直线阴影部分相当于电池所供给的能量；水平线阴影部分则表示电池所吸收的能量。显然最好的情况是两者相等。当电池组的电动势是整流器输出电压峰值的（约1／3）倍时就能保证做到这点。

　　有人会问：既然所获得的稳定电压就是电池的电压，为什么还要使用整流器？

　　回答是：对于小电流的实验，用整流器并无优点，但对于需要很强电流的实验就需要整流器，因为它避免了电池的大电流放电。脉动大电流放电不会损坏电池，而连续的大电流放电则会损坏电池。其次，当若干小时内需要大电流时，如果不用整流器，蓄电池因工作时间较长，它的电动势肯定会下降。

　　滤波中所用的电池一般只能使用蓄电池，其它类型的电池由于内阻太高，不能用。
