用ctgθ－R图象方法确定正切检流计的内阻

　　仪器

　　正切检流计；一套阻值为5～100Ω的已知电阻；2V蓄电池；插塞开关；换向开关。

　　实验步骤

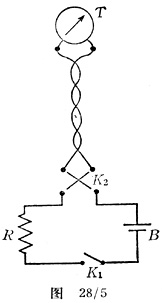

　　按如图28／5连接线路，其中T是正切检流计，用花线连接，B为2V蓄电池，K₁是插塞开关，K₂是换向开关，R是已知电阻。

　　使用检流计的50匝线圈的抽头，多数检流计的这一挡有几欧的电阻。调节检流计，使其线圈在地磁子午面内，记下这时的指针读数；引入一已知电阻，使检流计偏转约60°，相应的电阻值约为20～30Ω，记录指针的读数后改变电流方向，再次记录指针读数，同时记下R的值。

　　将R增大约10Ω，重复上述实验步骤，如此进行，直到R达90Ω为止，这时偏转下降到约30°。

　　数据记录与处理

　　将结果制表如下：

　　作出ctgθ－R图象，从中导出正切检流计的内阻（忽略蓄电池的内阻）。
