电势差计

　　电势差计的主要部件是：

　　（i）一定长度的均匀导线；

　　（ii）一个电动势恒定的电源。

　　所谓均匀导线即它的单位长度的电阻是一常数，用数学表示即dR／dL＝恒量，其中R表示电阻，L表示长度。电动势稳定的电源通常是蓄电池式蓄电池组。

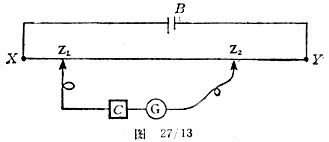

　　图27／13是电势差计的线路图，其中B是稳压电源，XY是均匀导线。由于dR／dL的值不变，按照欧姆定律在XY的一个单位长度上的电压降即dV／dL也是常数，其中V表示电压降。换言之，XY上任意两点之间的电势差（即电压降）与这两点之间的距离成正比。

　　这样一来，当XY上的全部（或任何已知长度）电压降为已知时，任何第二个电源“C”的电动势便可确定，办法是使用如图27／13所示的电路，沿导线滑动触头Z，找到所需 的位置，使得检流计不偏转。

　　一个任意的电源B的电动势精度不一定很高。具有高精度的已知电动势的电源是标准电池。它只能在短时间内供电、且允许通过的电流很小，因此它只能用在C处，并且决不能把它作为稳压电源来用。另外，也常用未经校准的导线作比较性实验，在这些实验中，通过找出检流计发生零偏转时触头位置Z的方法，来比较两个电动势（或电压降）的大小。如果触点位置分别为Z₁和Z₂，则两个电动势之比为XZ₁／XZ₂。
