演示十进制计数管的作用

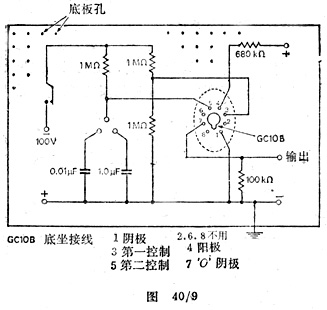

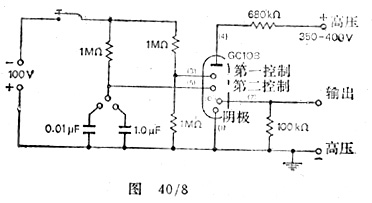

　　图40／8和图40／9可以用于观察十进制计数管的作用。管子的输入—输出端必须远离高压电源，并用螺栓固定在离底板约20mm处，使接线易于看到。电阻是额定功率为1W或1／2W的普通型电阻，开关为“常断”干簧式，有两块黄铜弹片。

　　当合上开关把1μF电容接入电路时，会看到辉光缓慢地由阴极转移到第一控制极，然后再到达第二控制极。在断开开关时，辉光就落到下一个阴极上。如果用0．01μF的电 容代替1μF电容，辉光的转移就要快得多。让开关反复通断，会导致辉光沿着阳极顺序由一个阴极到另一个阴极循环转移。当1μF电容接在电路中时，如果开关仅接通一极短时间，辉光可能完全不动，因为这时电路的时间常数太大，在快速通断开关的短暂间隙电容不能迅速地释放电荷。
