电源设备

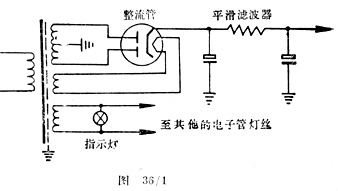

　　电子管整流电路如图36／1所示，由变压器的次级绕组350－0－350供给交流电压，输出电流为80－100mA。一般而言，旁热式灯丝电压为6．3V，直热式的为5V，具体使用时要查阅有关资料。

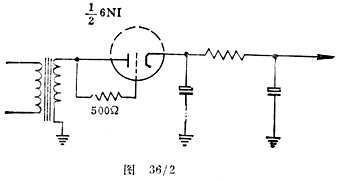

　　常用的国产整流管有小型管6Z₄和八脚管5Z3P，6Z5P。6Z₄的整流电流为75mA，5Z3P的为230mA。6Z5P的为70mA，如果所需电流较小（如在20mA以下），可以用6N1的一个三极部 分作半波整流，如图36／2所示电路，其中阳极（板极）、栅极间所接电阻是为了防止损坏栅极，要求不小于500Ω。但用的最多的是如图36／1所示的电路，电子管通常为6Z4和5Z3P等。
