第二节 磁场和磁感线

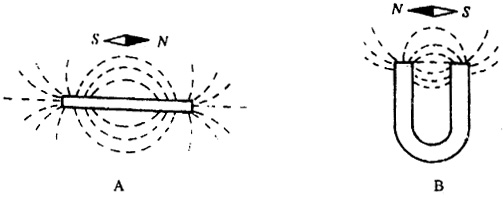

　　1.磁铁旁的小磁针静止时的方向如图所示.标出磁感线的方向和磁铁N、S极.

　　分析

　　这类题有两种思路：一是根据磁极间相互作用，先判断A图右端为S极，左端为N极；B图右端为N极，左端为S极.再根据磁体周围的磁感从磁体N极出来回到S极，可标出A、B两的磁感线.

　　另一条思路是根据放在磁场中的小磁针，当静止时，N极所指方向，就是该点的磁场方向，也就是这一点的磁感线方向.以及磁体周围的磁感线都是从磁体北极出来，回到磁体的南极.

　　答案  如图所示.

　　2.根据图所示，有人说，图中地点在磁感线上，能确定小磁针的北极（或南极）在A点所受磁力的方向；B点不在磁感线上，无法确定小磁针的北极（或南极）在B点所受磁力的方向，这话对吗？

　　分析

　　磁感线只是为了帮助我们形象、直观的描述磁场情况而假想的一条条曲线，是假想的物理模型，实际并不存在，而磁场是客观存在的一种特殊物质.磁体周围的空间存在磁场，因此，磁感线是布满磁体周围空间，并不只在某一个平面上.并且在磁场中每一点都可以画出磁感线，实际上不能也不必要画出全部磁感线，习惯上，只用少数几条磁感线表明磁场分布，不能误认为没有画磁感线的位置没有磁场.正因为如此，过B点也可以作一条磁感线，根据磁感线是从N极出来，回到S极，确定出B点磁感线的方向.再由B点曲线方向跟该点小磁针北极所指的方向一致，确定小磁针北极受力的方向.

　　答案

　　这句话是错误的.
