数字计时器

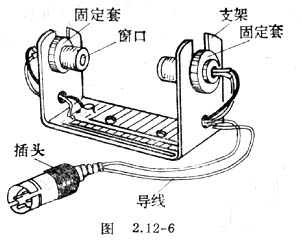

　　数字计时器和光电门一起组成气垫导轨的计时装置。光电门的外形如图2．12－6。它由发光器件（聚光灯泡或红外发光二极管）和光敏器件（光敏二极管或光敏三极管）组成。通常使光敏器件处于亮（被光照）状态，在暗（光被遮）状态时向数字计时器进出脉冲讯号，触发数字计时器计时或停计。

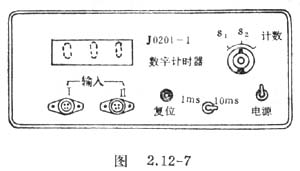

　　（1）J0201－1型数字计时器如图2．12－7。

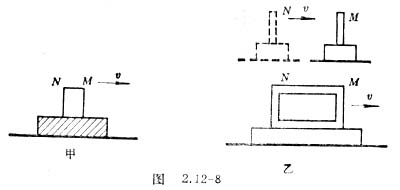

　　计时器上的输入插口Ⅰ和Ⅱ分别与两个光电门相连接。计时开关扳向“1ms”挡时数码管显示计时值单位为毫秒，计时量程0－0．999秒；该开关扳向“10ms”挡时，量程为 0～0．09秒。复位键又称清零键。用以清除上一次计数或计时的示数。数字计时器有两种计时方法，当采用计时Ⅰ（S₁）时，任一光电门遮光时开始计时，遮光结束（露光）停止计时，数码管示出的是光敏器件光线被遮断的时间。即图2．12－8甲中挡光条通过光电门的时间。当采用计时Ⅱ（S₂）时，任一光电门第一次遮光时开始计时。第二次遮光时停止计时，数码管所示数是两次遮光之间的时间间隔，即图2．12－8乙中两个挡光条先后通过两个光电门之间的时间间隔或挡光片的两个边M、N通过一个光电门所用的时间。

　　J0201－1型数字计时器还有计数功能。当选择开关置于“计数”挡时，光电门每被遮光一次，数码管示数便加1，计数的范围为0－999。

　　（2）J0201－MUJ型电脑计时器是以单片微型计算机为核心的，是主要为气垫导轨实验设计的智能化计时仪器。它具有功能多、计时精度高、高可靠性和价格低廉等特点。

　　它像J0201－1型数学计时器一样具有测量遮光时间的“计时Ⅰ”功能，测量遮光时间间隔的“计时Ⅱ”功能和遮光次数的“计数”功能。除此之外它还具有“加速度”测量和“周期”测量功能。

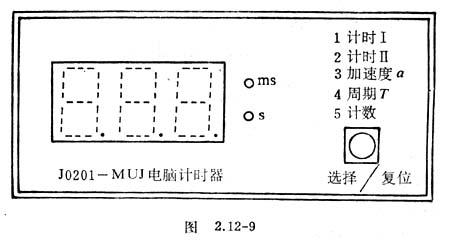

　　由于采用了单片微型计算机，该计时器表现出智能化的特点，它可以根据测量值自动更换量程，小数点自动定位，还可以对量程进行扩展显示，该仪器外形如图2．12－9。
