用电火花描迹电源研究等面积定律

【仪器和器材】

　　电火花描迹仪的描迹电源或电火花计时器，长约1米以上的细金属丝，锥形金属摆锤，金属板（30×30厘米²）、墨粉纸及白纸（大小与金属板相同），直尺，绝缘棒（长约0．3米）。

【实验方法】

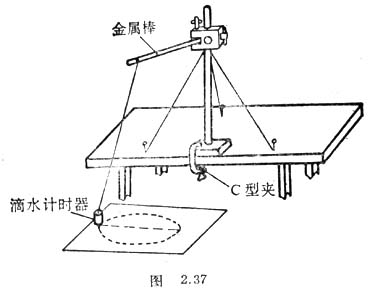

　　1．如图2．37那样装好支架，其中金属棒要用绝缘棒代替。把金属丝的一端系在绝缘棒上，另一端系在锥形金属摆锤上。在金属摆锤平衡位置的正下方铺上金属板，在板上放上墨粉纸，墨粉纸上铺上白纸，四角用金属板压住。把描迹电源的脉冲输出开关拨向下方，高压插接线的“＋”线接在金属丝的上端，“－”线接在金属板上。调节摆锤高度，使摆锤尖在摆动中距纸面约1－2毫米。

　　2．把锥形金属摆锤拉离平衡位置，并轻轻侧推一下放开，使它在水平面内做椭圆运动。接通描迹电源，把脉冲开关拨向上方，输出电脉冲进行描迹．在锥摆描迹一周时，立即把脉冲开关拨向下方。找出描迹电源插头，取出描好迹的纸。定出椭圆的长、短轴、找出椭圆中心。在椭圆上每隔相等数量的点迹（例如十个或二十个）取一个计数点，连接椭圆中心和这些计数点，得到一系列扇形。把这些扇形近似为三角形，测出底和高，求出其面积。比较这些扇形的面积，看在实验误差范围内是否相等（最大百分误差在5%左右）。

【注意事项】

　　1．在描迹电源已输出电脉冲时，实验者不能接触金属丝和金属摆锤，以免受电击。

　　2．当把锥形摆锤拉离平衡位置侧推时，推力方向要和拉动方向垂直，否则锥形摆锤的运动不是真正的椭圆，会带来较大的误差。
